[TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par fab06 le Dim 13 Sep 2015, 2:25 pm

Bonjour à tous,

J'ai voulu ajouter des feux additionnels led sur ma monture. Roulant sur des routes de montagne, j'ai pu découvrir les limites de l'éclairage traditionnel, en particulier l'hiver et dans les courbes. Cependant, tous les dispositifs existants dans le commerce sont très onéreux. Donc, j'ai fait mes courses et réalisé mon propre dispositif.

" />

Voici les liens concernant le dispositif :


  • http://fr.eachbuyer.com/cree-u3-led-motorcycle-waterproof-spot-fog-light-lamp-p363285.html?utm_source=System_Own&utm_medium=Email&utm_campaign=2-day-reminder-checkout&utm_nooverride=1


  • http://fr.eachbuyer.com/set-motorcycle-car-atv-scooter-boat-male-female-connector-3-9mm-terminal-p32515.html?utm_source=System_Own&utm_medium=Email&utm_campaign=2-day-reminder-checkout&utm_nooverride=1


  • http://fr.eachbuyer.com/10x-wire-terminals-quick-splice-connector-clamp-cable-joints-p317393.html?utm_source=System_Own&utm_medium=Email&utm_campaign=2-day-reminder-checkout&utm_nooverride=1


  • http://fr.eachbuyer.com/led-hid-work-driving-light-wiring-harness-12v-40a-switch-relay-p294627.html?utm_source=System_Own&utm_medium=Email&utm_campaign=order_new&utm_nooverride=1


Coût : environ 50 €

Bon ! j'en conviens, les spots ne sont pas du meilleur goût. Mais, c'était pour un essai.

Concernant le montage sur le carénage, j'ai utilisé une simple équerre en alu (coût dérisoire).
" />

Après 6 mois d'utilisation, aucune fissure n'est apparue. Donc, pas besoin d'acheter le dispo Touratruc et une économie à la clé. Pour l'orientation de l'éclairage, j'utilise la rotation de l'équerre sur la vis du carénage et du spot sur son support. J'ai utilisé du frein filet pour éviter les mauvaises surprises liées aux vibrations.

Concernant le plan de montage, il est dispo sur le site d'achat du câble HID. Pour info, l'envoi du colis a été ultra rapide et pour un coût hors compétition.

Pour le branchement du switch, j'ai utilisé les connecteurs épissures en dérivation sur l'alimentation des spots. J'ai bien entendu raccourci le câble HID et refait certains connecteurs.

" />

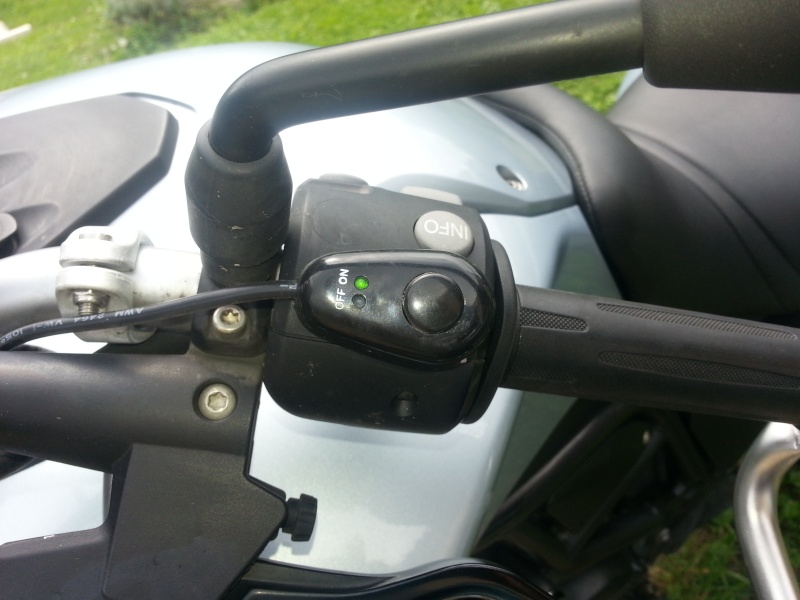

J'ai conservé le switch pour l'allumage des spots après l'avoir rendu étanche en injectant du silicone à l'intérieur et en supprimant la led rouge pour éviter de vider la batterie. Il a l'avantage de posséder une position réduisant la puissance de 50%. Très pratique lorsque l'on croise quelqu'un. Pour le maintenir sur la commande, j'ai employé du double face. Après 6 mois, ça tient bien même sous la pluie. La position est intuitive pour les différentes manipulations.

" />

Pour le xenon, j'ai acheté l'ampoule H7 sur le site AVBD. Pour un coût de 41 € frais d'envoi compris, ils fournissent également une veilleuse led. J'ai pas trouvé moins cher. En plus, ils sont très rapides, colis reçu en 48 heures. Le montage est ultra simple (plan fourni).

" />

Le ballast est facile à fixer sur le support de clignotant.

" />

J'ai dû faire une découpe sur le bouchon en suivant le pointillé qui correspond parfaitement au joint d'étanchéité du kit xenon.



Après utilisation de l'ensemble, je ne reviendrai pas en arrière. C'est du pure bonheur sur routes sinueuses. Le faisceau des spots est étroit, mais largement suffisant pour éclairer dans les virages. Le xenon complète à merveille le dispo.

Bonne route à tous,

A+

fab06

Nombre de messages : 30
Age : 47
Localisation : FOIX
Moto : F650GS twin 2009
Département : Ariège (09)
Date d'inscription : 02/04/2013

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par tacaud22 le Dim 13 Sep 2015, 3:11 pm

J'ai monté les mêmes feux que toi, mais achetés sur atazone.
Je les ai choisis en noir.
J'ai pris aussi le même interrupteur, que j'ai monté au même endroit.
Effectivement sa manipulation, même avec des gants d'hiver est très intuitive.
Par contre j'ai installé les deux feux sur mes crash bars, donc un peu plus bas que toi, pour éviter de gêner les autres usagers.

Merci d'avoir posté des photos de ton montage.
avatar
tacaud22

Nombre de messages : 462
Age : 69
Localisation : Bretagne
Moto : Tiger 800 XRX
Département : Cotes d'Armor
Date d'inscription : 11/11/2013

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par fab06 le Jeu 01 Oct 2015, 6:40 pm

Bonjour,

Un exemple du résultat :

" />

Avec feux additionnels :

" />

A+

fab06

Nombre de messages : 30
Age : 47
Localisation : FOIX
Moto : F650GS twin 2009
Département : Ariège (09)
Date d'inscription : 02/04/2013

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par fab06 le Mer 30 Déc 2015, 11:56 am

J'ai fait une modification en supprimant le switch.


J'ai donc récupéré le fil électrique blanc qui part du relais pour le brancher en parallèle sur le fil blanc d'alimentation du feu de route. Je suis passé par le trou d'aération du bloc phare, sans gêne le fil étant d'un diamètre suffisamment petit pour permettre le passage de l'air.



Maintenant, je commande mes feux additionnels en même temps que mon feu de route. C'est plus esthétique et plus pratique.

A+

fab06

Nombre de messages : 30
Age : 47
Localisation : FOIX
Moto : F650GS twin 2009
Département : Ariège (09)
Date d'inscription : 02/04/2013

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par Math06 le Jeu 31 Déc 2015, 6:27 am

Certes, c'est plus pratique.
Par contre, il me semble que les feux additionnels ne doivent être alimentés que lorsque les feux de route sont allumés (ça c'est ok), mais ils doivent aussi être commandés par un interrupteur (pour pouvoir allumer le phare seul).
En tout cas c'est ce qu'il nous demandait en cFRR
avatar
Math06

Nombre de messages : 542
Age : 47
Localisation : 06320
Moto : F800GS 2012 / KTM 950 SM 2007
Département : Alpes Maritimes
Date d'inscription : 11/11/2015

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par tacaud22 le Jeu 31 Déc 2015, 7:39 am

Sans compter que cela dépend du type de feux additionnels montés sur la bécane.
Les miens sont plutôt de types antibrouillards, et je préfère les utiliser avec le feu de croisement sur les petites routes sinueuses, tout en ayant la possibilité de les conserver avec le feu de route.
Comme ils sont placés sur la transversale de mes crash-bars, ils n'éblouissent personne.
Mais effectivement, il est possible de virer l'interrupteur dans le cas d'une utilisation pour des longues portées.
avatar
tacaud22

Nombre de messages : 462
Age : 69
Localisation : Bretagne
Moto : Tiger 800 XRX
Département : Cotes d'Armor
Date d'inscription : 11/11/2013

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par fab06 le Jeu 31 Déc 2015, 5:23 pm

J'ai utilisé un peu près toutes les configurations avec feu de route ou de croisement. Compte tenu des routes que j'utilise, j'ai une préférence pour une utilisation avec le feu de route. Concernant la commande, j'étudie une solution par la récupération d'un boîtier avec un bouton pour les longues portées. Je me renseigne chez un mécano.

fab06

Nombre de messages : 30
Age : 47
Localisation : FOIX
Moto : F650GS twin 2009
Département : Ariège (09)
Date d'inscription : 02/04/2013

Revenir en haut Aller en bas

Re: [TUTO] Montage feux additionnels led pas cher et d'un xenon.

Message par PLA le Ven 01 Jan 2016, 10:08 am

Il y a aussi ce montage là :
http://f800-bmw.1fr1.net/t1690p120-feux-additionnels#60344
qui permet d’avoir 2 régimes d’éclairages pour des feux additionnels à Leds :
-  Code & Leds en mode réduit (réglable) pour une utilisation en Daylight
-  Phare & Leds au maximum

Je l'avais installé sur ma BMW F650GS et je viens de le dupliquer sur ma dernière moto. Vraiment pratique et très abordable.
avatar
PLA

Nombre de messages : 464
Age : 56
Localisation : Barby 73
Moto : Moto-Guzzi Stelvio
Département : Savoie
Date d'inscription : 21/09/2014

Revenir en haut Aller en bas
